导架式升降作业平台

导架式升降工作平台（SH4520型）是一种高效、安全的高空作业设备，以其独特的爬升机制、强大的承载能力、便捷的操作方法，以及卓越的安全性能，为高空作业提供了一个稳定、高效的作业环境，极大地提高了施工效率和质量。以下是对该成果的详细介绍。

一、成果研究背景

随着现代建筑施工、桥梁维修、建筑外墙装修、装配式建筑工程等高空作业需求的不断增加，尤其是我国的民用住宅外墙已逐步进入维修期。《国务院办公厅关于全面推进城镇老旧小区改造工作的指导意见》中曾提出，到“十四五”期末“基本完成2000年底前建成的需改造城镇老旧小区改造任务”，住房城乡建设部印发《关于扎实推进2023年城镇老旧小区改造的通知》将改造5万个老旧小区。传统的高空作业方式如脚手架、吊篮等已难以满足高效、安全、便捷的施工要求。特别是在既有建筑改造中，传统施工方法存在人员劳动强度大、工伤事故频发、施工周期长、材料损耗高等问题。随着劳动力成本的不断提高和对施工环境以及施工安全的更高要求下，迫切需要研发一种安全性更高、智能化程度更高、施工安拆更便捷、使用更方便、更具经济性的高空作业设备。

二、成果设计

导架式升降工作平台是一种利用导架结构进行垂直爬升，为施工人员提供高空作业平台的设备。其设计主要包括底座、导架、工作平台、爬升机构和智能控制系统等部分，有单导架和双导架两种组合的形式。在设计时采用了三维设计软件，并对主要零部件的强度和刚度进行了有限元分析，确保了设计的安全性和可靠性。导架式升降工作平台采用了齿轮齿条传动方式，无需制作专用基础，转场方便。同时，平台构配件实现模块化组装，重量轻，便于运输和安装。此外，平台还配备了独立防坠系统、安全防护网、安全门等安全设施，确保高空作业的安全性和稳定性。以下是导架式升降工作平台组成：

1. 底座：是平台的主要支撑结构，采用钢结构焊接而成。配置五个可调节支腿，用于调节平台的水平度，更好的增强平台的承载能力和稳定性。设计有四个万向轮，使平台能够在不用完全拆散的情况下在工地上移动，极大的增加了平台移动的便捷性。

2. 导架：是平台的主体结构，由方钢管、齿条、钢筋等焊接成三角形格构，具有良好的承载能力和抗风压性能。导架的标准模块高度为1.5米，可根据作业场景需要，向上连续组装最高可达150米高度。导架通过连墙件与建筑结构附着连接，附着间距最大可达到6米。导架还可以在一定范围内倾斜作业，以适应不同实体建筑物的角度，切合满足施工需要。

3. 工作平台：是施工人员进行高空作业的工作面，采用防滑钢板制成，主平台宽度达1.3米，配备最大可调节尺寸0.9米的伸缩脚手板，控制距离建筑外立面不大于0.3米，宽敞且稳固，更好的配合形态多变的建筑造型。平台四周均设有固定的防护装置和安全门装置，最大程度的保障作业人员的作业安全。

4. 爬升机构：是平台升降的动力来源，采用电动驱动方式，配备专业的制动，安全防坠装置，齿轮驱动组，导轮组紧急下降装置，同步控制装置等。多组限位装置和控制装置全面保障了平台的升降安全性和稳定性，提升速度可达6m/min。

5. 智能控制系统：是其高效、安全运行的重要保障，采用PLC编程控制，具有自动调平、故障诊断与预警、远程监控与操作、传感器集成、自动限位、过载保护等功能。通过实时监测和预警、报警自动停机，更加快速及时的解决潜在的安全隐患，保证平台的自动性、快速性以及高精度运行的同时提高作业效率和安全性。

导架式升降工作平台配备了全面的防护设施，包括内防护栏杆、外防护网、立柱防护罩、挡脚板等。这些设施防护周密安全，不仅保证了作业人员在高空作业时的安全，也防止了工具和材料的意外坠落，从而降低了地面人员的作业风险。其中，内防护栏杆分为立杆和横杆，可以根据施工需求分开安装，在保证施工安全的前提下，最大限度的为施工作业提供便捷。

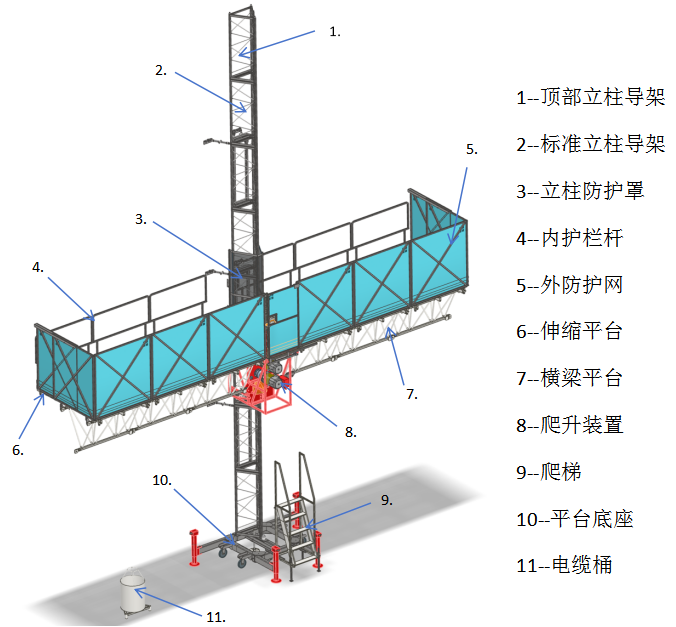

产品构件组成如下图：

单柱导架工作平台

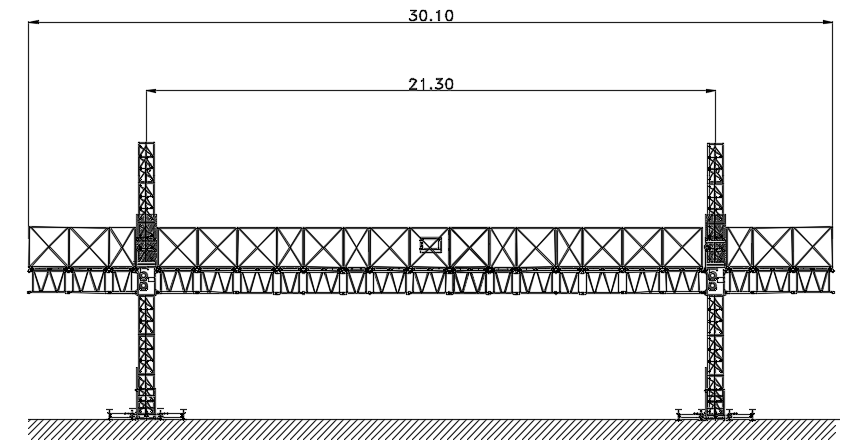

双柱导架组合工作平台

成果创新性

与同类产品相比较，我公司独立研发的SH4520型导架式升降工作平台具有多项技术领先功能，其中自动调平功能已获得发明专利授权证书一项。以下是各技术功能介绍：

1. 超载监测功能：导架式升降工作平台的超载监测功能主要是通过集成的荷载检测装置实现，该装置能够实时监测平台所承受的荷载，并在荷载超过设定阈值时发出预警或报警信号，从而确保施工安全。

超载监测功能由荷载监控装置和重力感应装置组合而成，通过高精度传感器精准感应平台实时承受荷载，并将其转化为电信号，传输给控制装置。控制装置接收来自荷载检测装置的电信号，并进行数据转换、滤波、放大和计算等处理操作。控制装置通过可视化屏幕实时反映平台荷载数据，当检测到的荷载超过平台的设定阈值时，控制装置会立即触发预警或报警信号。报警信号分为预警报警和停机报警，当平台荷载数值到超载预警值时触发控制系统预警报警。当平台荷载数值到超载停机值时触发控制系统停机报警，触发停机报警后，平台会在报警后，立即自动停机并断开电源。

通过实时监测平台荷载并发出预警或报警信号，超载监测功能能够有效避免因超载而导致的施工平台构件变形、坍塌和倾覆等重大施工事故。可视化的检测装置让施工人员可以更便捷的查看平台实时荷载，并根据超载监测功能的提示，合理安排施工荷载，提高施工效率和管理水平。导架式升降工作平台的超载监测功能对于保障施工安全、优化施工管理具有重要意义。

导架式升降工作平台是一种能在建筑施工中广泛使用的设备，其实用性体现在多个方面，以下是对其应用广度、应用场景的数量以及用户体验的详细说明：

1. 应用的广度：导架式升降工作平台结合了导架的稳定性和爬升机构的灵活性，为施工人员提供了一个安全、高效的工作环境。其应用范围非常广泛，尤其适用于高层建筑的外墙施工、维修和装饰、钢结构焊接等作业。可用于工厂、仓库、物流中心等场所的高空作业。在桥梁、烟囱、水塔等高空建筑物的维修、清洁、粉刷、安装等作业中，也发挥着重要作用。

2. 应用场景的数量：导架式升降工作平台因其高效、安全、适应性强的特点，在各类高空作业场景中得到了广泛应用。高层建筑的外墙施工是导架式升降工作平台的主要应用场景之一。在工厂、仓库等场所，需要安装高空设备时，导架式升降工作平台也提供了便捷的解决方案。对于桥梁、烟囱等高空建筑物，导架式升降工作平台可用于其维修与保养工作。在需要高空清洁与粉刷的作业中，导架式升降工作平台也能够提供更加安稳可靠的作业环境。
